X-Meritan est l'un des principaux contrôleurs de température ATC-M1 de qualité chinoise avec PID à cycle court et conçu pour les fournisseurs de micro-objets. Les défis techniques impliquant des dispositifs optiques miniatures tels que les lasers DFB nécessitent une régulation thermique précise dans des espaces extrêmement confinés. En fabriquant ces contrôleurs spécialisés dans notre usine basée en Chine, X-Meritan fournit aux développeurs mondiaux une solution hautes performances qui équilibre les dimensions ultra-compactes avec une architecture de contrôle à réponse rapide.

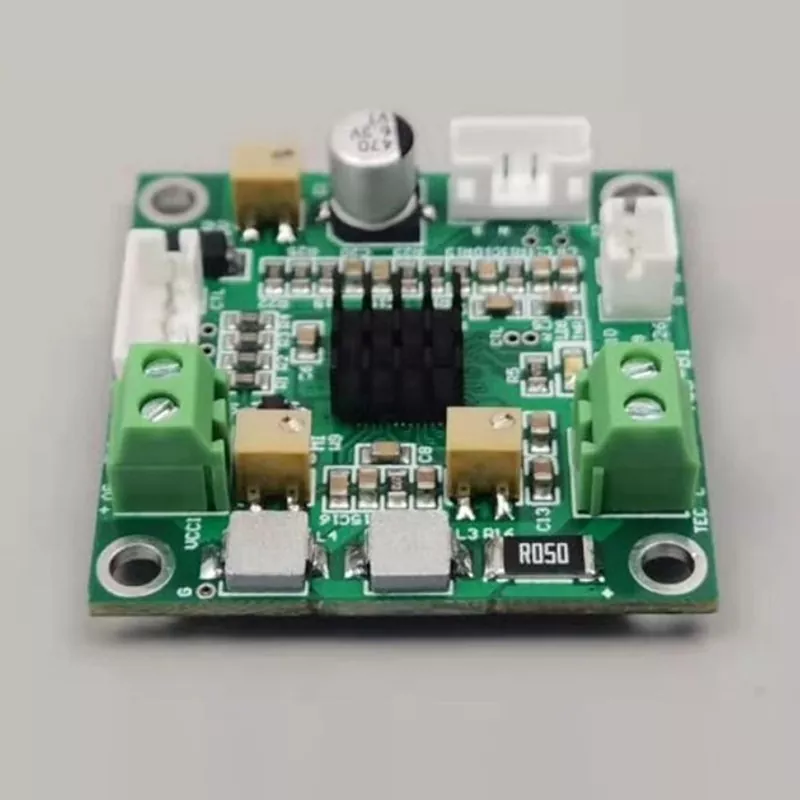

Le contrôleur de température ATC-M1 de qualité avec PID à cycle court et conçu pour les micro-objets fabriqués à partir de X-Meritan est un module phare de gestion thermique optimisé pour les packages TO-CAN et les assemblages microélectroniques. Ce contrôleur utilise un algorithme PID spécialisé à cycle court pour fournir des corrections instantanées, garantissant ainsi que les masses thermiques à micro-échelle restent stables malgré les fluctuations externes. En tant que fabricant dédié, X-Meritan a conçu l'ATC-M1 pour s'intégrer de manière transparente dans les systèmes où l'espace interne est une contrainte critique, offrant une précision de qualité industrielle sans l'encombrement des contrôleurs traditionnels.
| Paramètre | Exigence technique/valeur |
| Nom du produit | Panneau de contrôle de la température |
| Numéro de modèle | ATC-M1 |
| Tension d'alimentation de la carte (DC) | 3,0 V - 5,0 V |
| Efficacité de sortie | Environ 80% |
| Tension maximale TEC | 4,3 V (avec alimentation 5 V) / 2,5 V (avec alimentation 3,3 V) |
| Courant maximal TEC | 2,5A |
| Type de capteur de température | 10 000 NTC |
| Stabilité du contrôle de la température | 0,001 degré C |
| Méthode de réglage de la température | Potentiomètre ou entrée analogique |
| Plage de contrôle de température par défaut | +10 à +40 degrés C |
| Température réglée par défaut en usine | 25 degrés C |
| Tension de sortie maximale par défaut d'usine | 2,0 V |
| Courant de sortie maximum par défaut d'usine | 1,0A |
| Méthode d'ajustement | Potentiomètre W9 |
| Plage de température de fonctionnement | -40 à +45 degrés C |
| Dimensions (L x l) | 34 mm x 20 mm |
| Hauteur totale | 15,5 mm |
| Hauteur de la broche | 5,5 mm |
Algorithme PID à cycle court
Le contrôleur dispose d'une boucle de rétroaction optimisée conçue pour les micro-objets à faible inertie thermique, offrant une stabilisation rapide et des réponses correctives à haute fréquence.
Conception extrêmement peu encombrante
Conçu pour une intégration haute densité, l'ATC-M1 s'insère dans les cavités internes les plus étroites des dispositifs optiques miniatures et des boîtiers de capteurs.
Intégration TO-CAN transparente
Spécialement conçu pour gérer les lasers DFB et les boîtiers TO-CAN avec refroidisseurs et sondes intégrés, garantissant une stabilisation précise de la longueur d'onde.
Sortie thermique à haut rendement
Malgré sa petite taille, l'ATC-M1 fournit une puissance constante aux micro-refroidisseurs, maintenant un environnement thermique stable pour les jonctions semi-conductrices sensibles.
Fiabilité de qualité industrielle
Fabriquée dans notre usine conforme aux normes ISO, chaque unité est soumise à des tests rigoureux pour garantir qu'elle peut résister aux environnements exigeants des télécommunications et de la détection aérospatiale.
Notre contrôleur de température ATC-M1 avec PID à cycle court et conçu pour les micro-objets est désormais largement utilisé dans les domaines suivants :
Stabilisation de diode laser DFB : L'ATC-M1 fournit le retour précis à cycle court nécessaire pour éviter la dérive de fréquence dans les modules de communication à fibre optique à grande vitesse.
Gestion thermique du boîtier TO-CAN : idéal pour le refroidissement et la surveillance des composants semi-conducteurs logés dans des boîtiers métalliques miniatures de type TO avec une masse thermique limitée.
Détection micro-optique : garantit la précision des capteurs infrarouges compacts et des détecteurs moléculaires en maintenant une température de fonctionnement stable.
Q : Pourquoi le « PID à cycle court » est-il important pour le contrôleur de température ATC-M1 avec PID à cycle court et conçu pour les micro-objets ?
R : Les micro-objets chauffent et refroidissent beaucoup plus rapidement que les systèmes plus grands. Le PID à cycle court permet au contrôleur de mettre à jour sa sortie à une fréquence plus élevée, évitant ainsi le « dépassement » de température qui se produit souvent avec les contrôleurs industriels standard.
Q : L'ATC-M1 peut-il s'intégrer dans les systèmes optiques miniatures existants ?
R : Oui. Le contrôleur de température ATC-M1 avec PID à cycle court et conçu pour les micro-objets est l'une de nos conceptions les plus compactes, spécialement créée pour les systèmes où l'espace constitue un goulot d'étranglement critique, tels que la photonique intégrée et les outils de diagnostic portables.
Q : X-Meritan fournit-il une assistance technique pour l'intégration initiale du système ?
R : Absolument. Notre équipe d'experts est à votre disposition pour fournir des solutions rapides et efficaces, offrant un support après-vente complet pour garantir que l'ATC-M1 fonctionne de manière optimale dans le cadre de votre conception matérielle spécifique.
1. Contrairement aux commerçants, X-Meritan exploite sa propre usine spécialisée en Chine. Nous maintenons une traçabilité complète de chaque composant de l'ATC-M1, garantissant qu'une fiabilité de qualité industrielle est intégrée à chaque unité, depuis le niveau du PCB.
2. Nous ne vendons pas seulement des planches ; notre équipe comprend des ingénieurs d'application qui ont travaillé directement sur des projets d'intégration laser DFB et TO-CAN. Nous vous apportons des conseils spécifiques sur l’adaptation des résistances thermiques et le préréglage des paramètres PID de vos micro-objets.
3. Nos contrôleurs sont déjà déployés dans des environnements à enjeux élevés, notamment les communications par fibre optique et les diagnostics médicaux, où une dérive de 0,1°C peut entraîner une défaillance du système.
4. Nous comprenons le caractère rapide de la R&D dans le domaine des dispositifs microélectroniques. Nous maintenons un stock prêt à expédier pour l'ATC-M1 afin de répondre à vos besoins immédiats de tests et de vérification, appuyés par des fiches techniques détaillées.
5. Avec des années d'expérience en production et en collaboration, X-Meritan garantit que tous les produits répondent aux normes industrielles nécessaires pour les marchés mondiaux, fournissant ainsi une chaîne d'approvisionnement fiable aux fabricants internationaux.
