Assemblages avec refroidisseurs micro-thermoélectriquessont devenus une solution essentielle pour les industries nécessitant une gestion de la température compacte, précise et fiable. Des détecteurs infrarouges et systèmes laser aux équipements d'imagerie médicale et capteurs industriels, ces ensembles de refroidissement aident à stabiliser les composants sensibles à la température tout en améliorant les performances du système et en prolongeant la durée de vie opérationnelle.
Cet article explique le fonctionnement des ensembles de refroidissement microthermoélectriques, leurs avantages, les applications industrielles courantes, les principales considérations de conception, la sélection des matériaux, les défis thermiques et les tendances de développement futures. Il fournit également des conseils pratiques aux ingénieurs, aux acheteurs OEM et aux concepteurs de systèmes à la recherche de solutions de gestion thermique fiables.

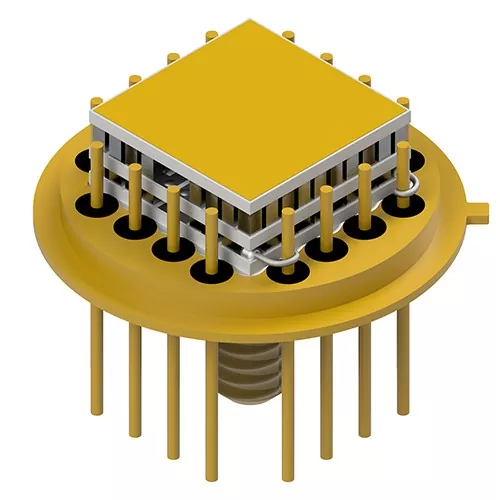

Les assemblages avec refroidisseurs microthermoélectriques sont des systèmes de gestion thermique compacts conçus pour contrôler avec précision la température des composants électroniques et optiques très sensibles. Ces assemblages intègrent généralement des modules micro-thermoélectriques, des dissipateurs thermiques, des capteurs, des matériaux d'interface thermique et des circuits de commande électroniques dans un seul boîtier compact.
Contrairement aux systèmes de réfrigération conventionnels qui reposent sur des compresseurs et des réfrigérants, les refroidisseurs thermoélectriques utilisent l'effet Peltier pour transférer la chaleur d'un côté à l'autre de l'appareil lorsque le courant électrique traverse des matériaux semi-conducteurs.
Les ensembles de refroidissement microthermoélectriques sont particulièrement utiles dans les applications où :
Ces systèmes sont couramment intégrés aux capteurs infrarouges, aux diodes laser, aux caméras CCD, aux instruments biomédicaux, aux détecteurs aérospatiaux et aux dispositifs de communication optique.
Le principe de fonctionnement principal des refroidisseurs microthermoélectriques est l’effet thermoélectrique. Lorsque le courant continu traverse les jonctions semi-conductrices, la chaleur est absorbée d’un côté et libérée de l’autre côté.
Le côté froid refroidit le composant cible, tandis que le côté chaud dissipe la chaleur via un dissipateur thermique ou un répartiteur thermique.
| Composant | Fonction |
|---|---|
| Module thermoélectrique | Transfère la chaleur en utilisant le courant électrique |
| Dissipateur de chaleur | Dissipe la chaleur du côté chaud |
| Capteur de température | Surveille la température du système |
| Circuit de contrôleur | Régule les performances de refroidissement |
| Matériau d'interface thermique | Améliore l'efficacité du transfert de chaleur |
La réponse du refroidissement étant contrôlée électriquement, ces assemblages peuvent atteindre une régulation de température extrêmement précise à quelques fractions de degré Celsius près.
Les ensembles de refroidissement microthermoélectriques offrent de multiples avantages que les méthodes de refroidissement traditionnelles ne peuvent souvent pas offrir.
Les assemblages Micro TEC sont très compacts, ce qui les rend adaptés aux appareils électroniques portables, aux capteurs miniaturisés et aux équipements à espace limité.
Ces assemblages assurent une régulation de température très stable, essentielle à la précision du détecteur et à la stabilité optique.
L'absence de compresseurs ou de composants mécaniques réduit les vibrations, le bruit et les besoins de maintenance.
Les systèmes microthermoélectriques peuvent ajuster rapidement la température en fonction des conditions de fonctionnement dynamiques.
Les avantages supplémentaires incluent une durée de vie améliorée du système, des coûts de maintenance réduits, des risques de contamination réduits et un fonctionnement fiable dans des conditions environnementales difficiles.
Les assemblages avec refroidisseurs microthermoélectriques sont largement utilisés dans les industries qui dépendent de la précision thermique et de conditions de fonctionnement stables.
| Industrie | Applications typiques |
|---|---|
| Équipement médical | Systèmes PCR, détecteurs d'imagerie, biocapteurs |
| Photonique | Diodes laser, émetteurs-récepteurs optiques |
| Défense et aérospatiale | Imagerie infrarouge, systèmes de vision nocturne |
| Recherche scientifique | Détecteurs de précision et instruments d'analyse |
| Télécommunications | Modules de transmission à fibre optique |
| Automatisation industrielle | Capteurs et systèmes d'inspection de haute précision |
La demande croissante d’électronique miniaturisée et de systèmes optiques avancés continue de favoriser l’adoption rapide d’assemblages de refroidissement thermoélectriques dans le monde entier.
Un ensemble de refroidissement thermoélectrique haute performance combine plusieurs éléments techniques dans une solution intégrée.
La conception globale de l'assemblage doit équilibrer l'efficacité du refroidissement, la résistance thermique, la consommation d'énergie électrique et les limitations de taille physique.
Une intégration minutieuse du système permet d'éviter les fuites thermiques, la condensation et l'instabilité des performances.
La sélection du bon ensemble de refroidissement microthermoélectrique nécessite l'évaluation de plusieurs facteurs thermiques et opérationnels.
Les ingénieurs doivent évaluer soigneusement :
Une mauvaise sélection peut entraîner un refroidissement insuffisant, une instabilité thermique, des dommages dus à la condensation ou une consommation d'énergie excessive.
Pour les applications de détecteurs très sensibles, les assemblages conçus sur mesure offrent souvent de meilleures performances que les modules standard disponibles dans le commerce, car ils optimisent les chemins thermiques et minimisent les contraintes mécaniques.
Bien que les assemblages micro-thermoélectriques offrent une précision exceptionnelle, plusieurs défis d'ingénierie doivent être relevés.
Lorsque les températures descendent en dessous des niveaux de point de rosée ambiants, de la condensation d'humidité peut se produire et potentiellement endommager les composants électroniques sensibles.
Une évacuation efficace de la chaleur du côté chaud est essentielle. Une mauvaise dissipation thermique réduit l’efficacité du refroidissement et peut surchauffer le système.
Des cycles de chauffage et de refroidissement répétés peuvent créer des contraintes mécaniques dans les joints de soudure et les matériaux semi-conducteurs.
Les micro-refroidisseurs thermoélectriques ne sont pas toujours aussi économes en énergie que les systèmes à compresseur pour les charges de refroidissement importantes. Une bonne optimisation du système est essentielle.
Une simulation thermique avancée et une conception d'assemblage soignée contribuent à minimiser ces risques tout en améliorant la fiabilité à long terme.
La sélection des matériaux joue un rôle majeur dans l’efficacité et la durabilité des ensembles de refroidissement thermoélectriques.
| Matériel | But |
|---|---|
| Tellurure de bismuth | Haute efficacité thermoélectrique |
| Nitrure d'aluminium | Excellente conductivité thermique et isolation |
| Cuivre | Transfert de chaleur efficace |
| Substrats céramiques | Isolation électrique et stabilité structurelle |
| Coussinets thermiques en graphite | Conduction thermique d'interface améliorée |
L'ingénierie moderne des matériaux continue d'améliorer l'efficacité du refroidissement, la capacité de miniaturisation et la durabilité à long terme.
| Fonctionnalité | Refroidissement micro-thermoélectrique | Refroidissement par compresseur traditionnel |
|---|---|---|
| Bruit | Silencieux | Bruit mécanique présent |
| Vibration | Aucun | Vibrations possibles |
| Taille | Compact | Des systèmes plus grands |
| Précision | Très élevé | Modéré |
| Entretien | Faible | Plus haut |
| Réfrigérants | Non requis | Requis |
Pour les systèmes compacts et de haute précision, les assemblages thermoélectriques offrent souvent des performances supérieures malgré une efficacité de refroidissement à grande échelle légèrement inférieure.
L’avenir des ensembles de refroidissement microthermoélectriques est fortement lié aux progrès de l’électronique miniaturisée, des systèmes d’intelligence artificielle, de l’instrumentation aérospatiale et des technologies de communication optique de nouvelle génération.
Les tendances émergentes comprennent :
À mesure que l’électronique de précision continue d’évoluer, les exigences en matière de stabilité thermique deviendront encore plus exigeantes, augmentant encore l’importance des assemblages micro-thermoélectriques avancés.
Oui. En fonction de la conception du système et de la charge thermique, de nombreux assemblages thermoélectriques peuvent atteindre des températures inférieures à 0°C.
Oui. Parce qu’ils ne contiennent aucune pièce mobile, ils offrent souvent une excellente fiabilité à long terme avec un minimum d’entretien.
L'imagerie médicale, l'aérospatiale, la photonique, les télécommunications, l'automatisation industrielle et l'instrumentation scientifique dépendent tous fortement du refroidissement thermoélectrique de précision.
Absolument. De nombreux fabricants proposent des ensembles de refroidissement personnalisés optimisés pour des charges thermiques, des dimensions, des conditions environnementales et des exigences d'intégration spécifiques.
Les performances du dissipateur thermique sont extrêmement importantes, car une dissipation thermique inefficace peut réduire considérablement l’efficacité du refroidissement et la stabilité globale du système.
Les assemblages avec refroidisseurs microthermoélectriques sont devenus une technologie indispensable pour l’électronique de précision moderne et les systèmes de gestion thermique. Leur structure compacte, leur fonctionnement sans vibrations, leur régulation précise de la température et leur longue durée de vie les rendent idéaux pour les applications exigeantes dans de nombreux secteurs.
À mesure que la technologie continue de progresser vers une densité d'intégration plus élevée et une plus grande sensibilité thermique, les ensembles de refroidissement thermoélectriques conçus par des professionnels joueront un rôle encore plus critique dans le maintien de la stabilité des performances et de la fiabilité des équipements.
