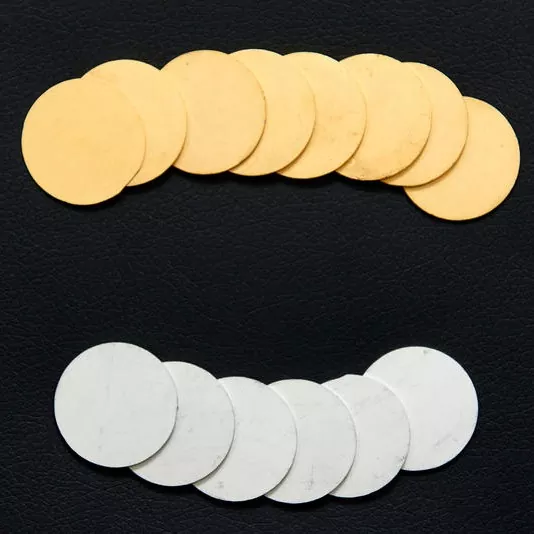

X-Meritan est un fournisseur professionnel de tranches de qualité chinoise avec barrières de diffusion. La feuille mince avec une couche barrière de diffusion est une solution rentable développée par X-Meritan pour améliorer la fiabilité du soudage des modules Peltier. Il aborde le problème de la pénétration de la soudure lors du conditionnement à haute température de matériaux semi-conducteurs. En intégrant une barrière de diffusion de nickel pour les tranches Bi2Te3 sur la filière d'extrusion, nous avons obtenu une personnalisation de haute précision avec une épaisseur à partir de 0,3 millimètres et une précision de coupe de ± 15 micromètres. Cela fournit des matériaux de prétraitement hautes performances pour les intégrateurs de systèmes mondiaux.
Les tranches de qualité avec barrières de diffusion de X-Meritan peuvent jouer un rôle de gardien de la qualité dans la gestion thermique avancée des semi-conducteurs. L'essentiel de cette solution consiste à empêcher les composants de soudure de pénétrer dans le substrat semi-conducteur lors d'un cycle thermique à long terme, ce qui entraînerait une dégradation des performances. En tant que tranches métallisées multicouches avec barrières de diffusion, elle adopte une technologie exclusive d'alliage à base de nickel et offre diverses options de couches soudables telles que la galvanoplastie à l'étain ou le placage à l'or chimique. Ces tranches de nickelage autocatalytique avec barrières de diffusion résistent non seulement efficacement à l'oxydation, mais démontrent également une stabilité physique extrêmement élevée dans des environnements à températures extrêmement élevées ou à cycles forts grâce à la technologie brevetée « H ».
Une plaquette semi-conductrice avec une couche barrière de diffusion est un composant semi-conducteur spécial, généralement doté d'une couche de base en nickel, conçue pour empêcher la pénétration de la soudure et l'endommagement du matériau semi-conducteur. Ces barrières fonctionnent comme des interfaces de film protecteur, qui peuvent empêcher la diffusion mutuelle (mélange) entre les matériaux semi-conducteurs, par exemple en empêchant les interconnexions métalliques de réagir ou de diffuser dans le silicium, garantissant ainsi l'intégrité structurelle et électrique du dispositif.
| Caractéristique clé | Spécifications techniques | Valeur client |
| Matériau de base | Lingots Bi2Te3-Sb2Te3 extrudés | Fournit une résistance mécanique et une consistance thermoélectrique extrêmement élevées. |
| Épaisseur de la plaquette | >= 0,3 mm (Personnalisable par dessin) | Prend en charge le développement de composants TEC miniaturisés et ultra-minces. |
| Précision de coupe | +/- 15 microns | Réduit l’inclinaison de l’extrémité pendant l’emballage ; améliore le rendement du produit final. |
| Placage autocatalytique à l'étain | 7 microns +/- 2 microns | Excellente affinité de soudure ; prolonge efficacement le stockage et la durée de conservation. |
| Placage à l'or chimique | < 0,2 microns (Au) | Excellente conductivité et anti-oxydation ; idéal pour le brasage Or-Étain (AuSn). |
| Technologie « H » brevetée | Barrière en aluminium (Al) d'environ 150 microns | Conçu pour les conditions extrêmes comme l'aérospatiale ou le cyclisme industriel lourd. |
En superposant plusieurs couches de technologie de métallisation sur la couche barrière de diffusion en nickel des matériaux en forme de bloc Bi2Te3, nos tranches avec barrières de diffusion peuvent former une barrière dense. Cela empêche efficacement la diffusion d'atomes de soudure à bas point de fusion, tels que l'étain (Sn), dans le matériau thermoélectrique, évitant ainsi une défaillance du module provoquée par un écart de résistance.
Pour les scénarios tels que l'aérospatiale ou la PCR médicale de précision qui nécessitent des commutations fréquentes entre les modes froid et chaud, nous recommandons la « technologie H » brevetée. Cette solution intègre une couche d'aluminium épaisse allant jusqu'à 150 micromètres au sein de plusieurs couches barrières, ce qui peut atténuer considérablement les contraintes thermiques et garantir que les matériaux de blocs métallisés multicouches avec des couches barrières de diffusion ne se séparent pas ou ne se fissurent pas sous des cycles de haute intensité.
Pour les usines TEC qui ne peuvent pas effectuer elles-mêmes le tranchage, nous proposons des services clé en main. Chaque morceau de bloc de nickel chimiquement plaqué avec une couche barrière de diffusion subit un meulage et une découpe précis pour garantir que la tolérance d'épaisseur est contrôlée dans une plage extrêmement étroite, permettant aux machines de stratification automatiques en aval d'obtenir une préhension électrochimique efficace et stable des paires.
Q : Pourquoi nos tranches avec barrières de diffusion sont-elles plus adaptées au soudage à haute température ?
R : Parce que nous avons adopté une technologie spéciale de galvanoplastie multicouche utilisant des alliages à base de nickel au lieu d'un seul placage de nickel. Cette structure peut maintenir la stabilité chimique de l'interface même sous les fluctuations de température du brasage par refusion, assurant la formation de composés intermétalliques (IMC) extrêmement résistants entre la feuille et la soudure.
Q : Comment choisir entre le placage en étain et le placage en or ?
R : La galvanoplastie à l'étain (7 microns) est plus adaptée aux procédés conventionnels de pâte à souder au plomb ou sans plomb et offre une rentabilité extrêmement élevée. Le placage à l'or chimique (< 0,2 microns) est principalement recommandé pour les scénarios de fabrication de modules de communication optique de précision où une stabilité élevée de la résistance est requise, ou pour l'utilisation de soudure or-étain (AuSn).
En tant que fabricant professionnel de matériaux de chauffage électrique en Chine, X-Meritan possède sa propre usine et, grâce à ses compétences en communication anglaise courante et à sa solide expérience technique, a gagné la confiance des clients du monde entier. Actuellement, la présence de nos produits s'est étendue aux marchés du monde entier, notamment en Europe, en Amérique du Sud et en Asie du Sud-Est.
